Sinterisasi Fluoropolimer dengan Penguat Jala

Teknologi sinterisasi penguat jala meningkatkan ketahanan terhadap suhu tinggi dan bahan kimia agresif—ideal untuk sektor kimia, farmasi, dan semikonduktor.

ChiNaite memiliki pengalaman lebih dari 25 tahun dalam menyediakan layanan pelapisan dan lining fluoropolimer. Melalui pengembangan dan pengujian berkelanjutan, kami telah memperkenalkan tiga proses sinterisasi dengan penguat jala yang dirancang untuk mengatasi masalah yang telah lama ada dalam proses industri, seperti korosi dan kerusakan permukaan akibat lingkungan yang keras.

Permintaan Penawaran

Proses Sinterisasi Fluoropolimer Baru

Memperkenalkan teknik sinterisasi fluoropolimer dengan penguat jala yang mampu mengatasi masalah umum pada peralatan berlapis kaca—seperti pengelupasan, pecahnya lapisan, dan ketahanan yang buruk terhadap media agresif yang mengandung fluor, iodin, atau alkali. Solusi ini juga menjadi alternatif yang hemat biaya dibandingkan peralatan berbahan paduan logam, dengan masa pakai terbukti hingga 20 tahun dalam penggunaan industri.

Pelapisan Fluoropolimer Cair Kemurnian Tinggi
Pelapisan Fluoropolimer Serbuk Super Murni
Bahan Isian Umum

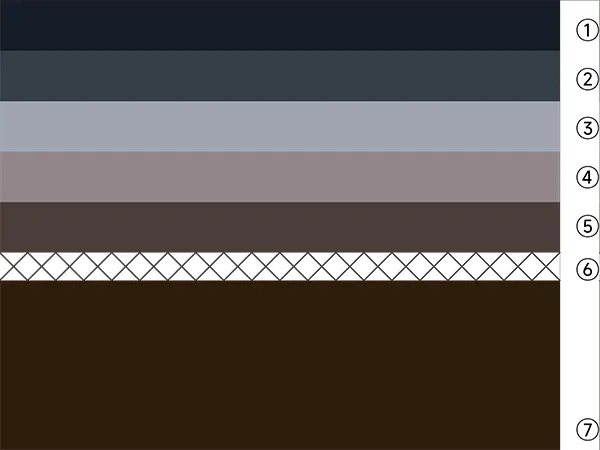

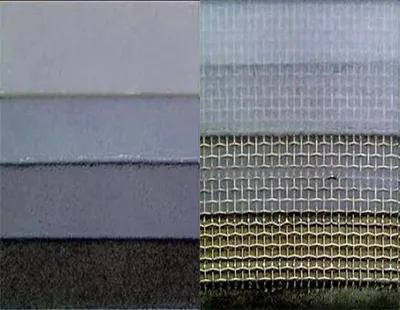

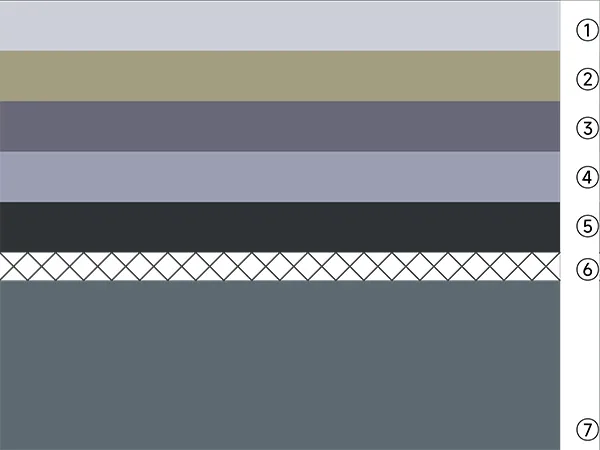

Proses Sinterisasi Pelapisan Fluoropolimer Cair Kemurnian Tinggi (lapisan tipis/tebal dengan penguat jala)

1. Lapisan atas

2. Lapisan tengah 0,8–1 mm

3. Lapisan adsorpsi tengah 0,3 mm (untuk mencegah penetrasi cairan dan gas asam)

4. Lapisan tengah 0,8–1 mm

5. Lapisan dasar 0,2 mm

6. Jaring baja

7. Panel logam

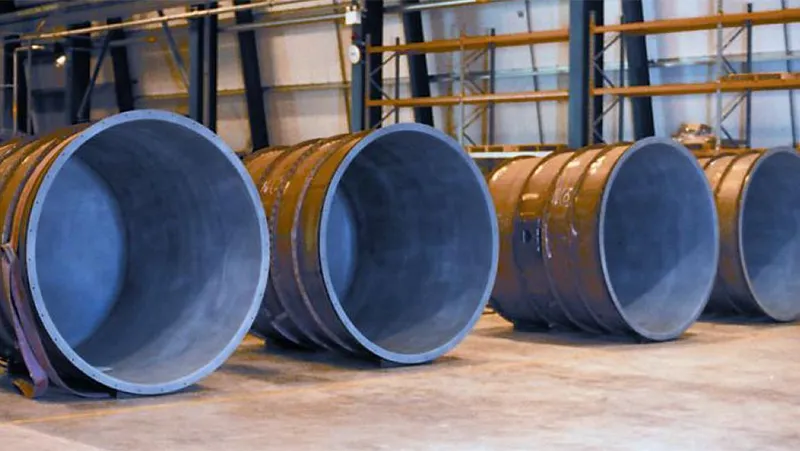

Dimensi tungku: Ø5m × T5m × P10m
Serbuk sinterisasi fluoropolimer konvensional dan pelapisan cair biasanya mengandung bahan pengisi dan pewarna. Aditif ini menurunkan tingkat kemurnian keseluruhan material dan menyebabkan kestabilan yang buruk saat terkena zat dengan permeabilitas tinggi atau media yang sangat korosif dan oksidatif. Sebaliknya, fluoropolimer cair kemurnian tinggi milik kami diformulasikan tanpa pigmen atau bahan pengisi, baik digunakan sebagai primer, lapisan menengah, maupun lapisan atas. Diproduksi di lingkungan ruang bersih dengan proses khusus, pelapisan ini memiliki struktur yang padat dan seragam.

Berkat kemurnian dan pengendalian prosesnya, pelapisan ini menawarkan ketahanan luar biasa terhadap permeasi, khususnya terhadap molekul kecil seperti uap air serta gas yang mengandung fluor dan klorin pada suhu di atas 200°C. Lapisan penghalang berkinerja tinggi ini tetap stabil bahkan dalam kondisi paparan bahan kimia ekstrem, dengan masa pakai hingga 20 tahun.

	Sinterisasi Standar dengan Penguat Jala	Sinterisasi Khusus dengan Penguat Jala untuk Ketebalan Khusus
Rentang Ketebalan	0,8mm – 1,2mm	1,8 mm – 2,2 mm
Ruang Lingkup Aplikasi	Cocok untuk kondisi korosi umum di mana pengoptimalan biaya menjadi prioritas	Dirancang untuk lingkungan yang sangat korosif di mana pelapisan konvensional seperti lapisan kaca memiliki umur pakai yang pendek, atau di mana material seperti titanium, Hastelloy, paduan G20, atau paduan aluminium juga gagal memenuhi ekspektasi ketahanan.

Sebagai respons terhadap beragam kebutuhan dalam lingkungan pemrosesan industri, kami menyediakan dua pilihan ketebalan sinterisasi dengan penguat jala menggunakan fluoropolimer cair kemurnian tinggi: standar dan ketebalan khusus. Pelapisan fluoropolimer ini dirancang untuk tahan terhadap kondisi vakum ekstrem (serendah –0,1 MPa) dan tetap mempertahankan performa andal pada rentang suhu luas—dari suhu kriogenik –190°C hingga 260°C untuk penggunaan berkelanjutan, serta mampu menahan lonjakan suhu hingga 280–300°C. Selain ketahanan termal dan kimia yang sangat baik, sinterisasi fluoropolimer dengan penguat jala juga menawarkan kekerasan luar biasa dan daya tahan aus yang unggul, menjadikannya alternatif yang kuat untuk solusi fluoropolimer konvensional.

Alur Proses

Penghalusan dan penggilingan permukaan
Penghilangan minyak
Grit blasting dan pengerasan permukaan
Pengelasan jala baja
Pengadukan primer secara merata
Sinterisasi primer
Proporsi dan pengadukan lapisan tengah cair
Sinterisasi dingin lapisan tengah cair secara berulang
Sinterisasi berulang
Pelapisan topcoat dua kali
Sinterisasi topcoat dua kali

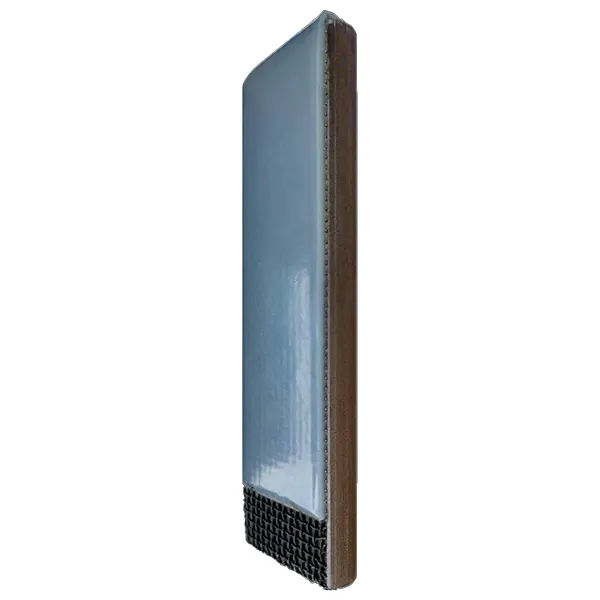

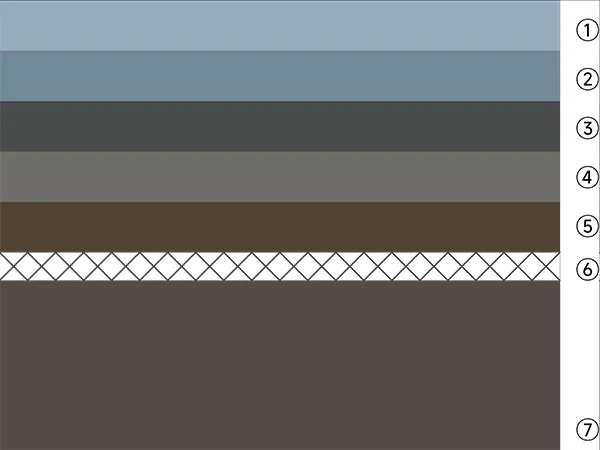

Proses Sinterisasi Fluoropolimer Serbuk Ultra Murni (dengan penguat jala lapisan tipis/tebal)

1. Lapisan atas

2. Lapisan tengah 0,8–1 mm

3. Lapisan adsorpsi tengah 0,3 mm (untuk mencegah penetrasi cairan dan gas asam)

4. Lapisan tengah 0,8–1 mm

5. Lapisan dasar 0,2 mm

6. Jaring baja

7. Panel logam

Proses sinterisasi ini menggunakan serbuk ultra-halus untuk lapisan tengah dan atas. Lapisan tengah mengandung sedikit logam, sedangkan lapisan atas mempertahankan tingkat kemurnian setara dengan fluoropolimer cair kemurnian tinggi. Semua bahan diproduksi di ruang bersih ISO Kelas 6, memenuhi standar ketat industri semikonduktor.

Pelapisan fluoropolimer ultra murni dibuat melalui proses khusus yang menghasilkan struktur padat dan seragam. Pelapisan ini sangat efektif dalam menghalangi permeasi molekul kecil seperti fluorin, klorin, dan uap air pada suhu di bawah 200°C. Fluoropolimer serbuk ultra murni tetap stabil meskipun terpapar dalam jangka panjang dan memiliki masa pakai hingga 15 tahun.

	Sinterisasi dengan Penguat Jala Standar	Sinterisasi dengan Penguat Jala Ketebalan Khusus
Ketebalan Pelapisan	0,8mm – 1,2mm	1,8 mm – 2,2 mm
Ruang Lingkup Aplikasi	Cocok untuk kondisi anti-korosi standar di mana efisiensi biaya menjadi prioritas.	Lebih sesuai untuk lingkungan keras di mana material seperti baja berlapis kaca, titanium, Hastelloy, paduan G20, dan aluminium cenderung memiliki masa pakai terbatas.

Tergantung pada kondisi operasional, pelapisan fluoropolimer serbuk kemurnian tinggi tersedia dalam dua opsi ketebalan sinterisasi dengan penguat jala: standar dan ketebalan khusus. Pelapisan sinterisasi fluoropolimer ini dapat menahan lingkungan vakum ekstrem (hingga -0,1 MPa) dan menawarkan ketahanan suhu teoretis mulai dari -190°C hingga 260°C.

Alur Proses

Penghalusan permukaan
Penghilangan minyak
Sandblasting dan pengerasan permukaan
Pengelasan jala baja
Pengadukan primer secara merata
Sinterisasi primer
Proporsi dan pengadukan lapisan menengah cair
Pelapisan bubuk menengah secara elektrostatis beberapa kali
Sinterisasi beberapa kali
Aplikasi topcoat tiga kali
Sinterisasi topcoat tiga kali

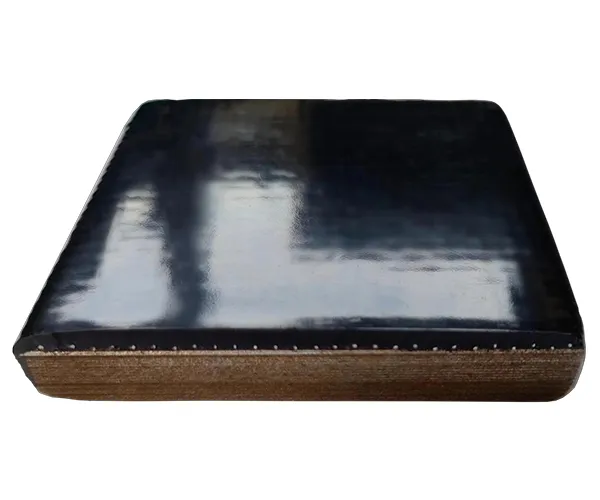

Proses Sinterisasi Bahan Pengisi Umum (penguat jala lapisan tipis/tebal)

1. Lapisan atas

2. Lapisan tengah 0,8–1 mm

3. Lapisan adsorpsi tengah 0,3 mm (untuk mencegah penetrasi cairan dan gas asam)

4. Lapisan tengah 0,8–1 mm

5. Lapisan dasar 0,2 mm

6. Jaring baja

7. Panel logam

Jenis sinterisasi elektrostatis ini menggunakan pelapis bubuk fluoropolimer yang mengandung bahan pengisi dan pewarna, sehingga kurang cocok untuk media agresif atau dengan permeabilitas tinggi. Namun, metode ini tetap merupakan opsi yang masuk akal untuk kondisi operasi yang tidak terlalu keras, terutama pada proyek dengan anggaran terbatas.

Dalam aplikasi yang melibatkan uap atau zat yang mengandung fluor dan klorin pada suhu di bawah 150°C, pelapis ini tetap memberikan performa yang andal. Dengan penggunaan yang tepat, masa pakai yang diharapkan bisa melebihi lima tahun.

	Sinterisasi dengan Penguat Jala Standar	Sinterisasi dengan Penguat Jala Ketebalan Khusus
Ketebalan Pelapisan	0,8mm – 1,2mm	1,6 mm – 2,2 mm
Ruang Lingkup Aplikasi	Cocok untuk kondisi standar di mana pengendalian biaya menjadi prioritas.	Direkomendasikan untuk lingkungan yang lebih keras di mana material seperti enamel, titanium, Hastelloy, paduan G20, dan aluminium tidak ideal karena daya tahannya terbatas.

Alur Proses

Penghalusan permukaan
Penghilangan minyak
Sandblasting dan pengerasan permukaan
Pengelasan jala baja
Pengadukan primer secara merata
Sinterisasi primer
Proporsi dan pengadukan lapisan menengah cair
Sinterisasi dingin lapisan menengah cair beberapa kali
Sinterisasi beberapa kali
Pelapisan topcoat dua kali
Sinterisasi topcoat dua kali

Perbandingan Proses Sinterisasi Fluoropolimer dengan Penguat Jala

	Proses sinterisasi pelapisan fluoropolimer cair kemurnian tinggi (penguat jala lapisan tipis/tebal)	Proses sinterisasi pelapisan fluoropolimer serbuk ultra murni (penguat jala lapisan tipis/tebal)	Proses sinterisasi bahan pengisi umum (penguat jala lapisan tipis/tebal)	Proses sinterisasi standar fluoropolimer cair kemurnian tinggi	Proses sinterisasi standar pelapisan fluoropolimer serbuk ultra murni	Proses sinterisasi bahan pengisi serbuk umum
Umur pakai (tergantung aplikasi)	15–20 tahun	10–15 tahun	3–5 tahun	1–3 tahun	1–3 tahun	0,5–3 tahun
Uji percikan (deteksi lubang jarum tegangan tinggi)	1,8–2,2 mm / 30.000 V	1,8–2,2 mm / 25.000 V	1,8–2,2 mm / 20.000 V	1,8–2,2 mm / 20.000 V	0,8–1,2 mm / 16.000 V	0,8–1,2 mm / 16.000 V
Ketahanan vakum	≥240 mbar	≥240 mbar	≥220 mbar	≥150 mbar	≥150 mbar	≥150 mbar

Perbandingan Struktur Molekul dalam Sinterisasi Fluoropolimer (Baru vs Lama)

Baru	Perbandingan Distribusi Molekul Permukaan	Lama

Distribusi molekul di permukaan lebih seragam. Molekul fluoropolimer membentuk struktur bulat yang menyatu secara merata. Zat korosif tidak dapat menembusnya.		Distribusi molekul tidak merata dan membentuk lapisan bersisik yang longgar. Celah di antara lapisan memungkinkan zat korosif meresap ke dalam.

Baru	Perbandingan distribusi molekul permukaan	Lama
	Uji ketahanan terhadap korosi dan permeasi Hasil analisis sel Atlas Lingkungan pengujian: asam klorida (HCl) 20%, 220°C, selama 668 jam
	Perbandingan mikroskopis antara fluoropolimer berkualitas tinggi dan merek fluoropolimer komersial lainnya

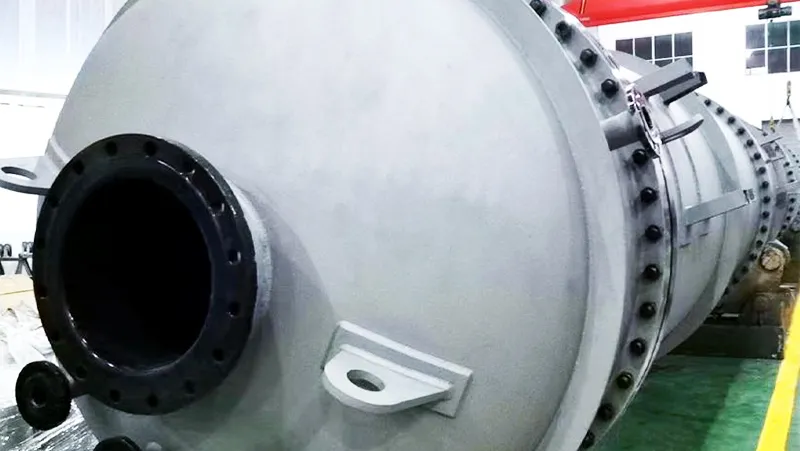

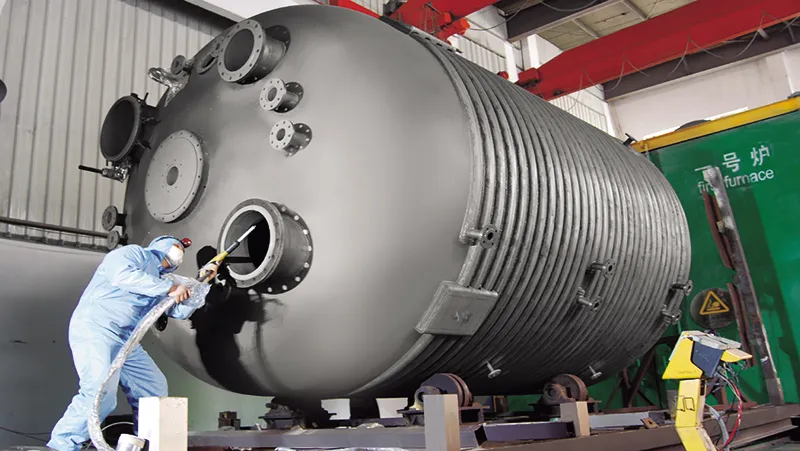

Studi Kasus Aplikasi

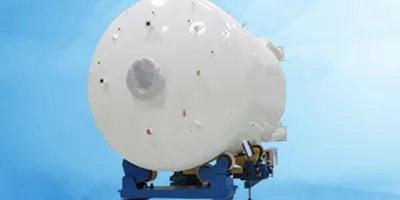

Dukungan diberikan kepada sebuah perusahaan farmasi yang menggunakan menara absorpsi asam metil asetat pada suhu 150°C dalam produksi bahan antara secara kontinu.

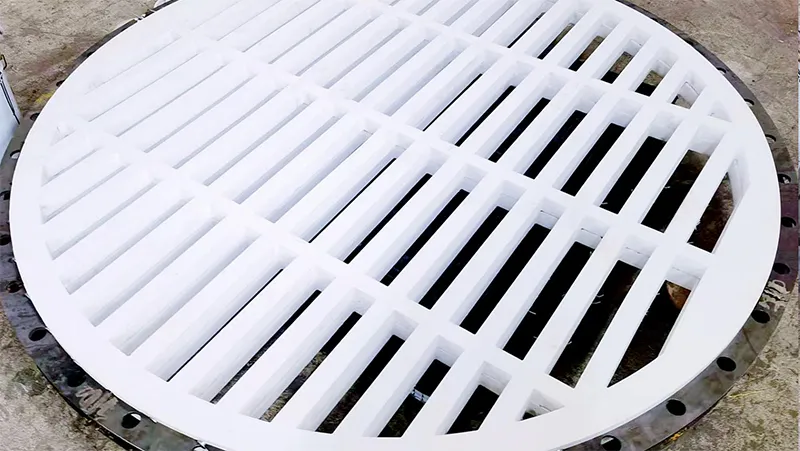

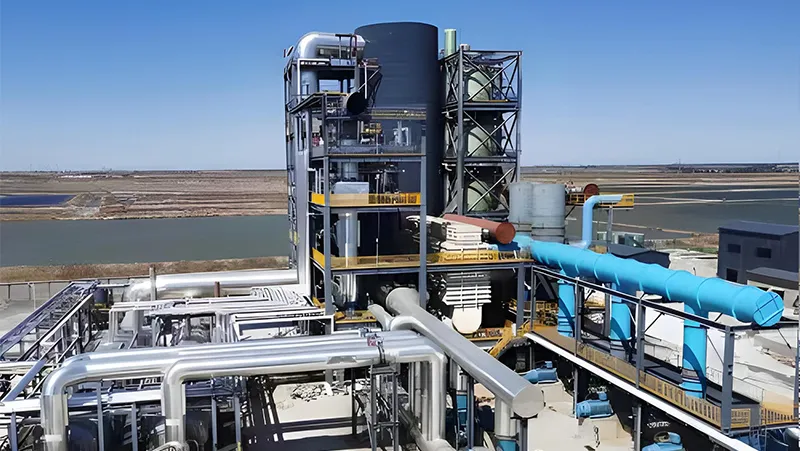

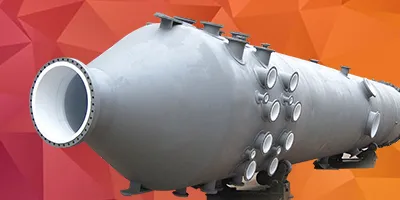

Solusi disediakan untuk sebuah pabrik petrokimia yang memerlukan peralatan tahan terhadap proses produksi asam sulfat basah, dengan kelembaban tinggi dan suhu antara 130°C hingga 280°C.

Solusi pelapisan disediakan kepada produsen Italia yang memproduksi bahan kimia sangat korosif dengan unit pengeringan khusus.

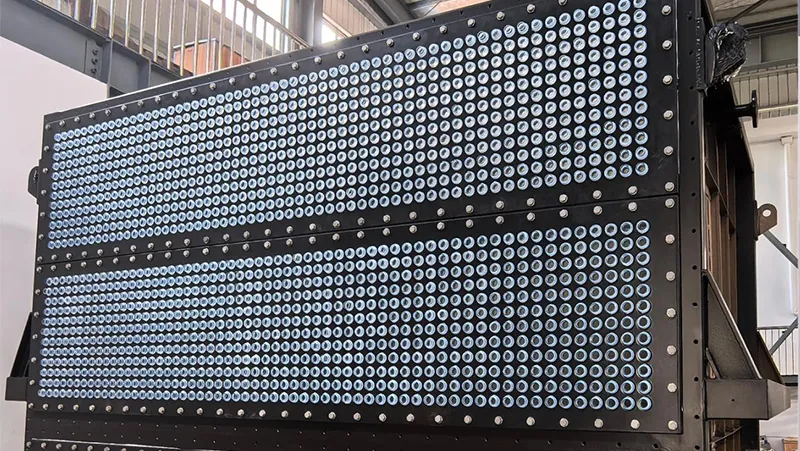

Pelapisan sinter fluoropolimer diterapkan untuk sebuah perusahaan internasional ternama guna mencegah korosi gas HF pada komponen sistem pendingin awal.

Layanan Pelapisan & Lining Fluoropolimer

Layanan Pelapisan & Lining Fluoropolimer

Sinterisasi Fluoropolimer dengan Penguat Jala (Mesh-Reinforced)
